Газорегуляторный пункт ГРПШ‑300‑01‑5404
Альтернативные обозначения: ГРПН‑300, ШЗР‑300, ПГК‑ГРПШ‑300, УГУ‑300‑2У1.

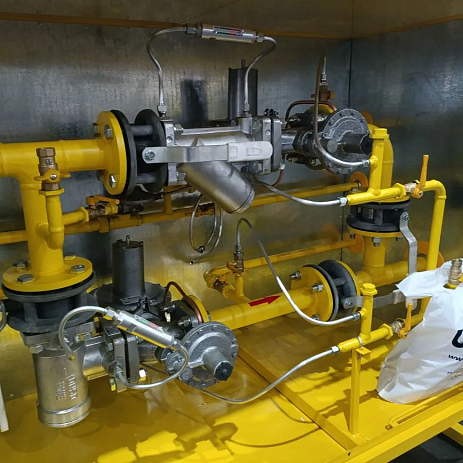

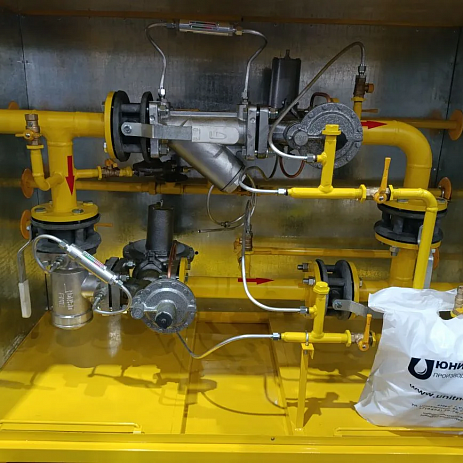

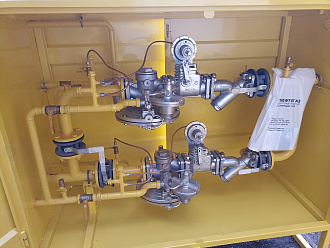

Конструкция: две линии редуцирования на базе регуляторов давления газа РДУ‑32.

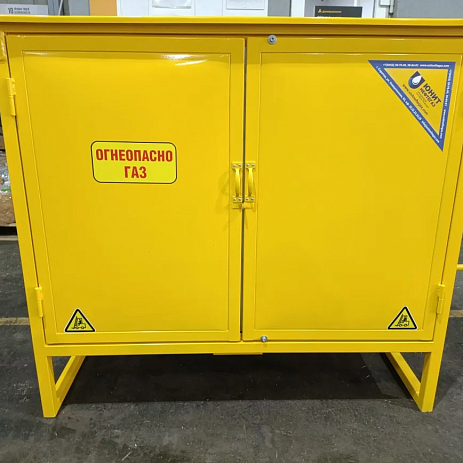

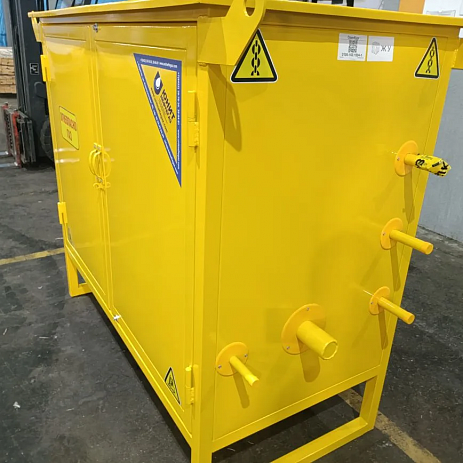

Размещение оборудования: внутри металлического шкафа.
Обогрев в холодное время года:
газовый обогреватель (устанавливается под днищем шкафа);
система электрообогрева (альтернативный вариант).
В случае аварийных ситуаций с изменением давления, подача газа автоматически прекращается, возобновляется с помощью резервной линии.
Для того чтобы узнать точную цену и комплектацию ГРПН-300-01, необходимо заполнить опросный лист с указанием своих потребностей и отправить его на электронную почту info@unitneftegaz.com.
Газ поступает через входной кран 9 по входному трубопроводу в фильтр 3, где очищается от механических примесей, окалины и пыли. Затем он направляется к регулятору давления газа 4 — там давление снижается до заданного уровня и поддерживается на нём. После этого газ через выходной кран 10 подаётся потребителю.
Если выходное давление превышает допустимое значение, срабатывает предохранительный сбросной клапан — избыток газа сбрасывается в атмосферу. При дальнейшем отклонении давления (в любую сторону) сверх допустимых пределов срабатывает предохранительно‑запорный клапан, встроенный в регулятор, — он перекрывает подачу газа в регулятор.
На входном и выходном газопроводах установлены манометры 7 и 8 для измерения входного давления и перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания фильтра можно установить датчик перепада давления (ДПД‑5 или ДПД‑10) либо индикатор перепада давления (ИПД‑5 или ИПД‑10). Максимально допустимое падение давления на кассете фильтра — 10 кПа.
Для ремонта оборудования предусмотрена резервная линия подачи газа. При необходимости обе линии могут работать одновременно — это увеличивает пропускную способность системы. Продувочные трубопроводы предусмотрены на газопроводе после входного крана и после регулятора давления газа.

| Наименование | ГРПШ-300-01-5404 |
|---|---|
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Регулятор давления газа | РДУ-32 |
| Максимальное входное давление, МПа | 1,2 |
| Диапазон настройки выходного давления, кПа | 1,2 — 3 |
| Пропускная способность, м³/ч, при входном давлении, Мпа: | РДУ-32 |
| При Рвх: 0,05 МПа | 23 |
| При Рвх: 0,1 МПа | 35 |
| При Рвх: 0,2 МПа | 65 |
| При Рвх: 0,3 МПа | 77 |
| При Рвх: 0,4 МПа | 97 |
| При Рвх: 0,5 МПа | 129 |
| При Рвх: 0,6 МПа | 155 |
| При Рвх: 0,7 МПа | 174 |
| При Рвх: 0,8 МПа | 206 |
| При Рвх: 0,9 МПа | 232 |
| При Рвх: 1,0 МПа | 258 |
| При Рвх: 1,1 МПа | 300 |
| При Рвх: 1,2 МПа | 300 |
| Неравноммерность регулирования, % | ±10 |
| Диапазон настройки давления, срабатывания отключающего устройства, кПа: | |
| При повышении входного давления, кПа: | 1,65 — 3,7 |
| При понижении входного давления, МПа: | 0,01 — 0,015 |
| Клапан предохранительный сбросной | встроенный |
| Давление начала срабатывания сбросного клапана, кПа | 3,5 |
| Температура окружающего воздуха, °С | -40...+60 |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» |
| Расход для системы обогрева, м³/ч | 0,05±15% |
|
Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм |
Ду 32 Ду 50 Ду 15 |
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 |
| Межремонтный интервал (ТР, ТО) | 3 |
| Средний срок службы, лет | 15 |
| Назначенный срок службы, лет | 40 |
| Масса, кг | 120 |
