ГРПШ-РДНК-50/1000-1-1-0-4-0-0-У1-0-1-DN50-DN80 Газсерт
от 550 000 р.
Заказать
ГРПШ-РДНК-50/1000-1-1-0-4-0-0-У1-0-1-DN50-DN80 Газсерт обеспечивает точное редуцирование давления природного газа и стабильную подачу на объект. Модель рассчитана на повышенные расходы — до 1050 м³/ч — и подходит для объектов с высокой нагрузкой.
ГРПШ-РДНК-50/1000-1-1-0-4-0-0-У1-0-1-DN50-DN80 Газсерт подходит для газораспределительных сетей, котельных, промышленных и коммунальных объектов.
Преимущества:
- высокая пропускная способность для объектов со значительным расходом газа;
- встроенная защита: предохранительно‑сбросной клапан и автоматическое отключающее устройство;
- надёжная конструкция в защищённом шкафу;
- соответствие отраслевым стандартам и сертификация.
Что означают элементы маркировки:
- ГРПШ — газорегуляторный пункт шкафной: оборудование размещено в металлическом шкафу для защиты и безопасной эксплуатации.
- РДНК‑50/1000 — комбинированный регулятор давления газа: редуцирует высокое/среднее давление на низкое, автоматически поддерживает выходное давление в заданных пределах и отключает подачу газа при выходе параметров за допустимые значения. «50» указывает на условный проход (DN 50), «1000» — на повышенную пропускную способность (до ~1050 м³/ч при входном давлении 0,6 МПа).
- 1‑1‑0‑4‑0‑0 — кодировка исполнения/комплектации (конкретные значения зависят от опросного листа и ТУ производителя; обычно отражают наличие/тип КИПиА, фильтров, счётчиков, резервной линии и т. п.).
- У1 — климатическое исполнение по ГОСТ 15150: для умеренного климата, эксплуатация на открытом воздухе.
- DN50‑DN80 — условные проходы патрубков: DN50 — на входе (под регулятор РДНК‑50), DN80 — на выходе или на байпасе/резервной линии.
- «Газсерт» — подтверждение соответствия требованиям системы добровольной сертификации «Газсерт» (подтверждает пригодность оборудования для применения в сетях газораспределения).
Принцип работы и безопасность
Регулятор РДНК‑50/1000 автоматически поддерживает выходное давление в диапазоне 2–5 кПа независимо от колебаний расхода и входного давления (до 0,6 МПа). При отклонении параметров за установленные пределы срабатывает автоматическое отключающее устройство — подача газа прекращается. Дополнительно предусмотрен предохранительно‑сбросной клапан для сброса избыточного давления.
Конструктивные особенности

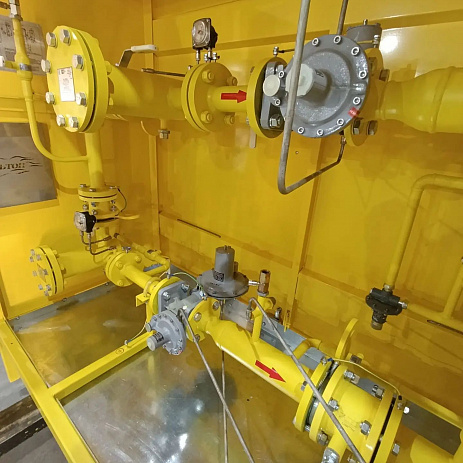

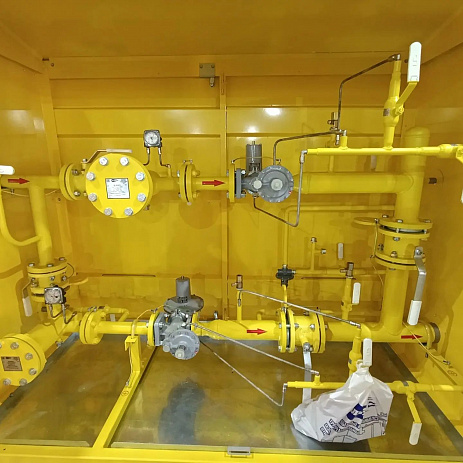

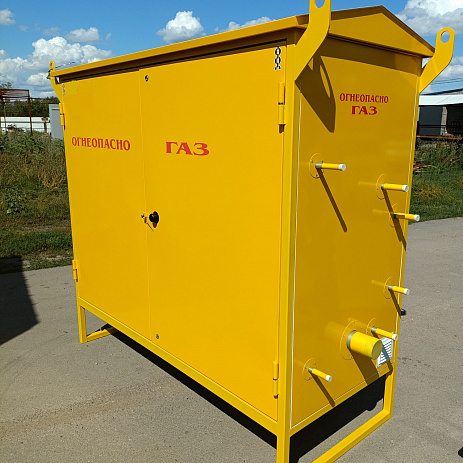

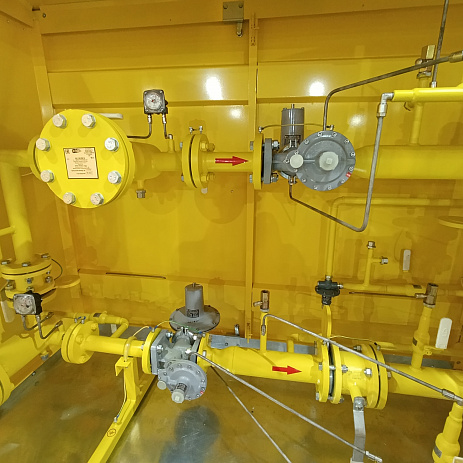

- исполнение в металлическом шкафу: защита оборудования и удобство обслуживания;
- условные проходы DN50 и DN80: гибкое подключение к действующим сетям;
- климатическое исполнение У1: эксплуатация на улице в умеренном климате;
- сертификация «Газсерт»: подтверждение пригодности для сетей газораспределения.
| Параметр | Значение |
|---|---|
| Наименование изделия | ГРПШ‑РДНК‑50/1000‑1‑1‑0‑4‑0‑0‑У1‑0‑1‑DN50‑DN80, сертификат «Газсерт» |
| Тип оборудования | Шкафной газорегуляторный пункт (ГРПШ) |
| Регулятор давления газа | РДНК‑50/1000 (комбинированный, со встроенным предохранительно‑запорным и сбросным клапанами) |
| Регулируемая среда | Природный газ по ГОСТ 5542 |
| Максимальное входное давление | 0,6 МПа |
| Диапазон выходного давления | 2–5 кПа |
| Пропускная способность (макс.) | до 1050 м³/ч (при входном давлении 0,6 МПа, плотности газа 0,73 кг/м³) |
| Условный проход (DN) | DN50 — вход, DN80 — выход/байпас |
| Тип присоединения | Фланцевое (по ГОСТ) |
| Климатическое исполнение | У1 (умеренный климат, эксплуатация на открытом воздухе) |
| Температурный диапазон эксплуатации | от −40 °С до +60 °С (в соответствии с ТУ и ГОСТ 15150) |
| Защита и автоматика | Автоматическое отключение при отклонении выходного давления; предохранительно‑сбросной клапан |
| Материал корпуса регулятора | Алюминиевый сплав (АК7ч) |
| Класс герметичности затворов | Класс А по ГОСТ 9544 |
| Сертификация | «Газсерт» (подтверждение пригодности для сетей газораспределения) |
| Назначение | Редуцирование давления, поддержание стабильного выходного давления, безопасная подача газа на объекты |
| Применение | Котельные, промышленные и коммунальные объекты, распределительные узлы газоснабжения |
