ГРПШ ЮНИТЭК-1-1-0-4-ЭО-УХЛ1-DN50-DN50-Ирвис

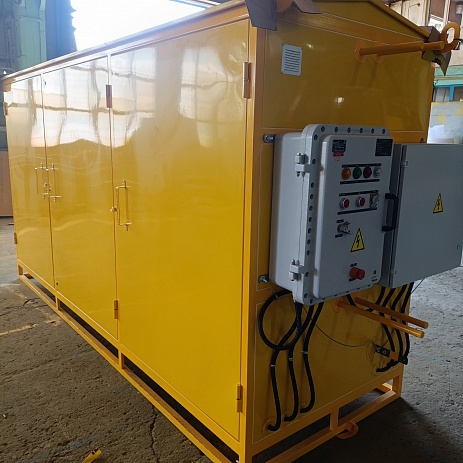

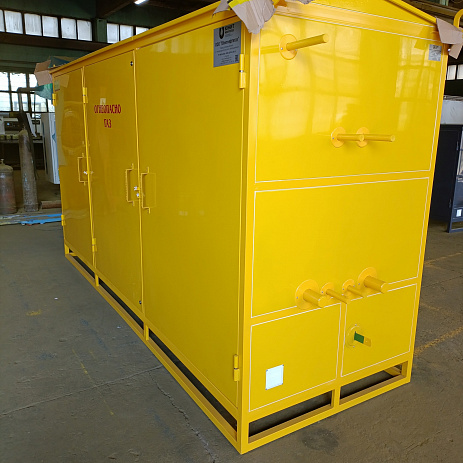

Шкафной газорегуляторный пункт ЮНИТЭК‑1‑1‑0‑4‑ЭО‑УХЛ1‑DN50‑DN50‑Ирвис выполнен в виде прочного сварного шкафа из металла — такая конструкция надёжно защищает размещённое внутри технологическое оборудование.

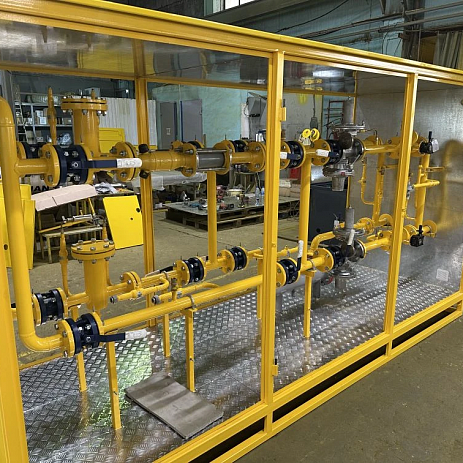

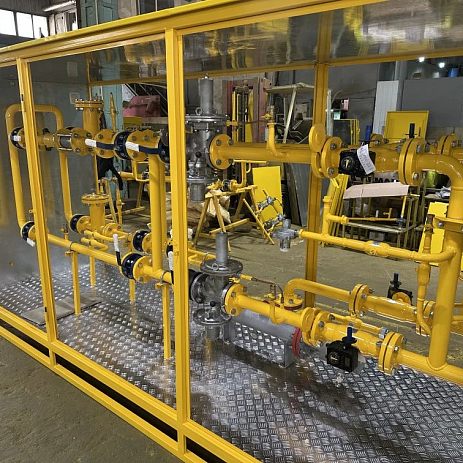

В составе пункта — две параллельные линии редуцирования газа, что повышает эксплуатационную надёжность системы: при необходимости одна линия может резервировать другую. Основу технологической схемы составляют два регулятора давления газа РДК‑50/30, обеспечивающие точное снижение давления. Для учёта объёма проходящего газа предусмотрен измерительный комплекс.
Шкафной газорегуляторный пункт ЮНИТЭК‑1‑1‑0‑4‑ЭО‑УХЛ1‑DN50‑DN50‑Ирвис — надёжное решение для регулирования параметров газового потока. В его состав входят регуляторы РДК‑50/30 и измерительный комплекс «Ирвис».
Основное назначение оборудования — понижать давление природного газа: оно преобразует высокий или средний уровень давления в требуемый рабочий показатель. При этом система стабильно удерживает выходное давление на заданном значении — даже если меняются параметры входного давления или объём потребляемого газа.
Безопасность работы обеспечивает встроенная автоматика: если выходное давление выходит за допустимые пределы, подача газа прекращается в автоматическом режиме. Дополнительно пункт очищает газ от механических примесей — это защищает оборудование и повышает надёжность всей газораспределительной системы.
- ЮНИТЭК — производитель оборудования.
- 1‑1 — вероятно, конфигурация линий редуцирования (например, 1 основная + 1 резервная) либо типоразмер/серия.
- 0‑4 — может указывать на комплектацию (количество/тип узлов, исполнение), часто кодирует опции учёта, автоматики, обогрева и т. п.
- ЭО — электрообогрев (либо «электрооборудование/электрооснащение» в зависимости от внутренней номенклатуры производителя).
- УХЛ1 — климатическое исполнение по ГОСТ 15150: умеренно‑холодный климат, категория размещения 1 (для эксплуатации на открытом воздухе).
- DN50‑DN50 — условный проход входного и выходного патрубков: 50 мм (оба).
- Ирвис — в составе установки предусмотрен узел учёта с расходомером‑счётчиком производства «Ирвис» (обычно ультразвуковой счётчик типа «Ирвис‑Ультра»).
В базовую комплектацию пункта входят:
- Фильтрующий узел;
- Основная линия для снижения давления газа;
- Резервная линия для снижения давления газа;
- Измерительный комплекс Ирвис-Ультра.
Точная стоимость и комплектация ЮНИТЭК-1-1-0-4-ЭО-УХЛ1-DN50-DN50-Ирвис формулируется на основании потребностей заказчика указанных в Опросном листе. Для расчета стоимости ГРПШ Вы можете скачать опросный лист, заполнить его и прислать нам на электронную почту info@unitneftegaz.com
Пункт построен на базе регуляторов давления газа РДК‑50/30 — по одному на каждой линии редуцирования.
Узел учёта:
- Технологическая катушка под ультразвуковой расходомер‑счётчик Ирвис‑Ультра‑50‑270‑ВП‑ГОТ;
- Турбулизатор с прямым измерительным участком (ПУ Ирвис) для обеспечения требуемого профиля потока;

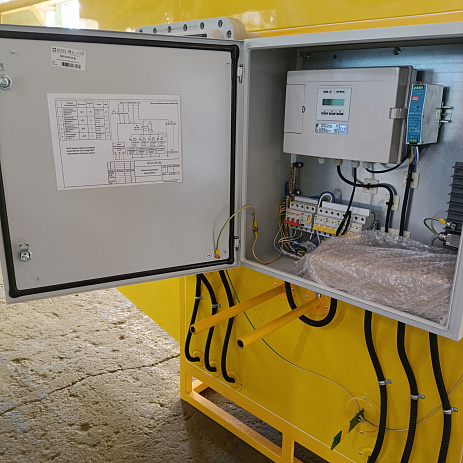

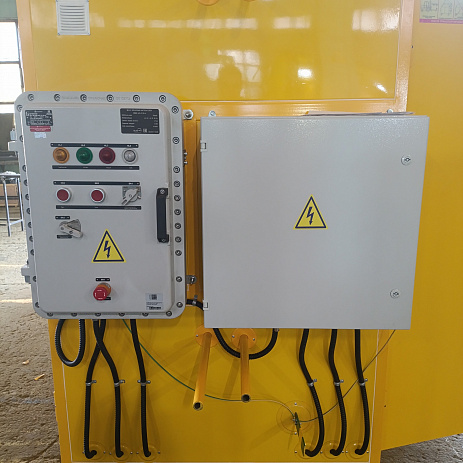

- Подогреватель газа со шкафом управления — предотвращает образование гидратов при низких температурах.
Запорная и предохранительная арматура:
- Газовые фильтры ФГ с индикаторами перепада давления (ИПД);
- Краны с механическими приводами на входе и выходе;
- Поворотные заглушки;
- Предохранительно‑сбросной клапан.
Материалы и корпус:
- Вся трубопроводная арматура, фильтры, заглушки, турбулизатор и трубопровод изготовлены из стали 09Г2С — низколегированной конструкционной стали, устойчивой к низким температурам;
- Шкаф утеплённый, с электрическими обогревателями для поддержания рабочей температуры внутри корпуса.
Документация в комплекте:
- Заключение по контролю качества сварных соединений радиографическим методом (неразрушающий контроль);
- Протокол проверки (испытаний) электроустановок.
| Параметр | Значение |
|---|---|
| Общие данные | |
| Тип оборудования | Газорегуляторный пункт шкафной (ГРПШ) |
| Модель | ЮНИТЭК-1-1-0-4-ЭО-УХЛ1-DN50-DN50-Ирвис |
| Регулируемая среда | Природный газ по ГОСТ 5542-2014 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 |
| Температура окружающего воздуха | от −40 °C до +60 °C |
| Материал трубопровода и арматуры | Сталь 09Г2С |
| Конструкция | Сварной металлический шкаф, утеплённый |
| Система обогрева | Электрическая (электрообогреватели) |
| Линии редуцирования | |
| Количество линий редуцирования | 2 (параллельно действующие) |
| Регулятор давления газа | РДК-50/30 — 2 шт. |
| Диаметр условного прохода (вход / выход) | DN50 / DN50 |
| Максимальное входное давление | 1,2 МПа |
| Диапазон настройки выходного давления | 2–5 кПа (для РДК-50/30Н) / 10–30 кПа (для РДК-50/30С) |
| Диаметр седла регулятора | 30 мм |
| Неравномерность регулирования | ±10 % |
| Максимальная пропускная способность (на одну линию, при Рвх = 1,2 МПа) | до 3000 м³/ч |
| Защитная арматура | |
| Клапан-отсекатель (ПЗК) | Встроен в регулятор РДК-50/30 |
| Давление срабатывания ПЗК при повышении | 0,0025–0,0075 МПа |
| Давление срабатывания ПЗК при понижении | 0,001–0,0045 МПа |
| Предохранительный сбросной клапан | Установлен |
| Фильтр газовый | ФГ с индикатором перепада давления (ИПД) |
| Запорная арматура | Краны с механическими приводами на входе и выходе |
| Узел учёта расхода газа | |
| Измерительный комплекс | Ирвис-Ультра-50-270-ВП-ГОТ |
| Тип расходомера | Ультразвуковой |
| Номинальный диаметр ПП | DN50 |
| Максимальный расход при рабочих условиях | 270 м³/ч |
| Диапазон измерения абсолютного давления | 0,05–1,7 МПа |
| Диапазон измерения температуры газа | от −40 °C до +250 °C |
| Пределы допускаемой относительной погрешности (раб. условия) | от ±0,5 до ±1,4 % |
| Маркировка взрывозащиты | 1Ex ib IIC T4 Gb X (ПП) / [Ex ib Gb] IIC (БИП) |
| Питание | 220 В, 50 Гц (внешнее) |
| Потребляемая мощность | не более 25 Вт |
| Межповерочный интервал | 3 года |
| Способ поверки | Проливной / имитационный (беспроливной) |
| Комплектация | Катушка под счётчик, подогреватель газа, турбулизатор с ПУ Ирвис, поворотные заглушки |
