Юнитэк-1000-5473-Ирвис (УГУ-Ш-РДНК-1/1-900-СГ; ПГК-ГРПШ-07-2У1-СГ)
Газорегуляторный пункт Юнитэк-1000-5473-Ирвис (УГУ-Ш-РДНК-1/1-900-СГ; ПГК-ГРПШ-07-2У1-СГ) — это установка с двумя линиями редуцирования (рабочей и резервной) и измерительным комплексом для контроля параметров газа. Применяется в районных и магистральных газовых сетях, а также для газоснабжения крупных объектов: промпредприятий, сельхозкомплексов, объектов ЖКХ.
Газорегуляторный пункт Юнитэк‑1000‑5473‑Ирвис (УГУ‑Ш‑РДНК‑1/1‑900‑СГ; ПГК‑ГРПШ‑07‑2У1‑СГ) с регуляторами РДНК‑1000 обеспечивает подготовку природного газа перед подачей потребителю: снижает давление до требуемого уровня, стабилизирует его и очищает газ от примесей.
Учёт газа реализован на базе измерительного комплекса «Ирвис‑Ультра». Система в автоматическом режиме фиксирует объёмный расход и суммарный объём газа, приводя данные к стандартным условиям — с поправкой на давление, температуру и коэффициент сжимаемости. Это позволяет использовать показания для коммерческих расчётов.

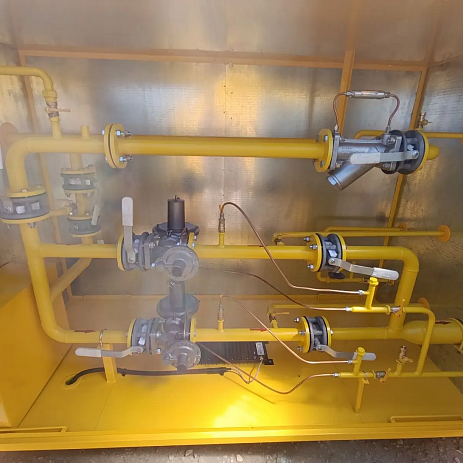

Пункт оснащён двумя линиями редуцирования — основной и резервной. Резервная линия гарантирует непрерывность газоснабжения: она задействуется при ремонте основной линии либо при возникновении нештатной ситуации.

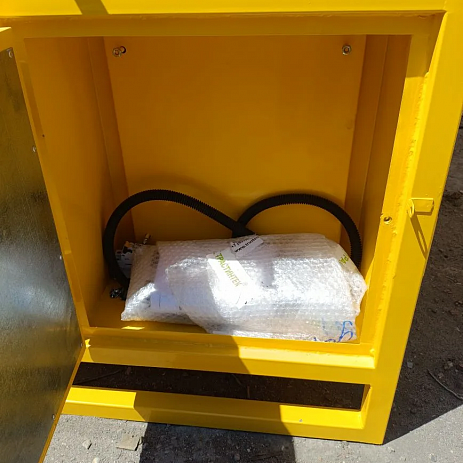

Для надёжной работы в холодном климате в составе пункта предусмотрена система электрообогрева.

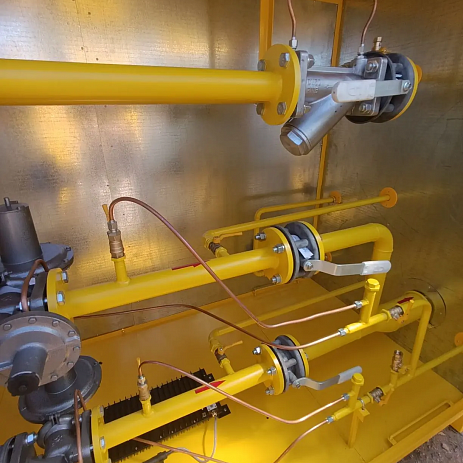

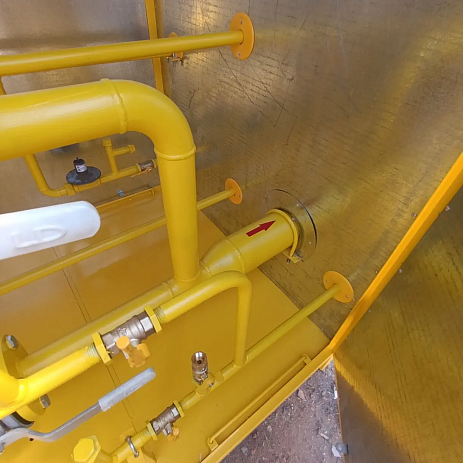

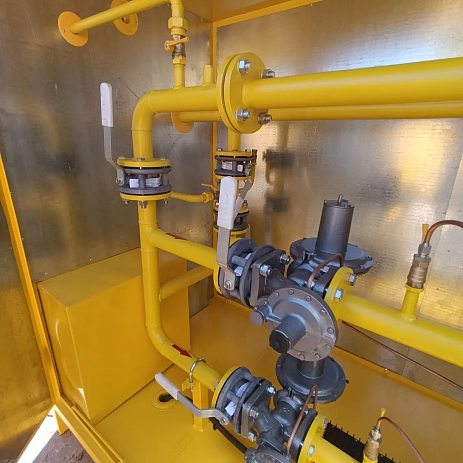

Газ поступает по входному трубопроводу через запорный кран в фильтр, где от него отделяются механические примеси. Очищенный поток проходит через измерительный комплекс и направляется к регулятору давления РДНК, который автоматически удерживает давление на заданном уровне. При выходе давления за допустимые границы срабатывают сбросной и предохранительно-запорный клапаны — они защищают оборудование и предотвращают аварии.
Расход газа фиксируется ротационным счётчиком, текущее давление отслеживается по показаниям манометров.
- регулятор давления газа РДНК-1000;
- запорная арматура;
- фильтрующий элемент;
- предохранительный клапан;
- манометры для мониторинга давления;
- обогревательное устройство.

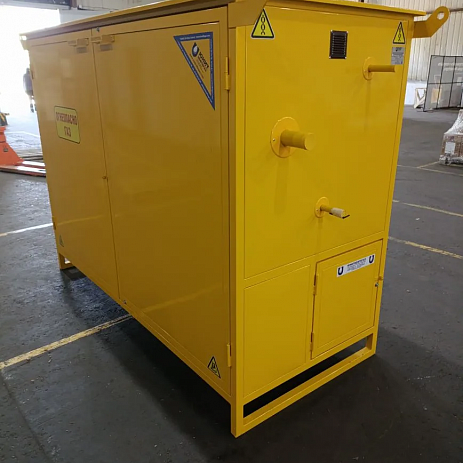

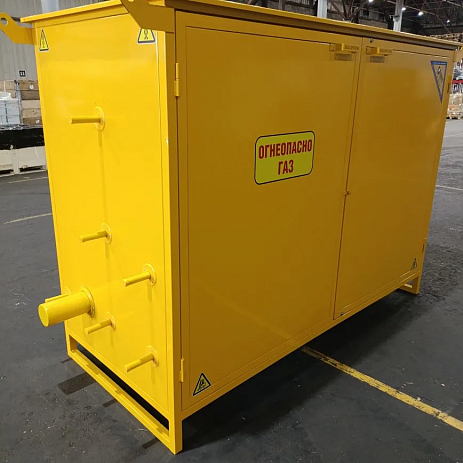

Всё оборудование размещено в металлическом шкафу, который при необходимости комплектуется системой обогрева. Резервная линия конструктивно повторяет основную и обеспечивает бесперебойную работу системы при возможных неполадках.
| Параметры изделия | Значения |
| Модель регулятора | РДНК-1000 |
| Рабочая среда | Природный газ по ГОСТ 5542-87 |
| Диапазон входного давления, МПа | 0,05-0,6 |
| Диапазон настройки выходного давления, кПа | 2,0-5,0 |
| Диапазон настройки отключающего устройства при повышении Pвых, кПа | (1,2-1,8)Pвых |
| Диапазон настройки отключающего устройства при понижении Pвых, кПа | (0,2-0,5)Pвых |
| Давление срабатывания ПСК, кПа | (1,1-1,8)Pвых |
| Пропускная способность при максимальном входном давлении, м3/ч | 300 |
| Неравномерность регулирования, %, не более | ±10 |
