ГРПШ-FRG/2МВ-СМТ-2У1 (ШЗР-FRG-СМТ; УГУ-RG-СМТ; ПГК-СМТ)
ГРПШ-FRG2МВ-СМТ-2У1 (ШЗР-FRG-СМТ; УГУ-RG-СМТ; ПГК-СМТ) — шкаф из огнеупорных материалов, защищающий оборудование от внешних воздействий (перепадов температуры, влаги, механических повреждений и т. д.).
Комплектация:
-
две линии редуцирования с регуляторами давления FRG/2MB (MADAS, Италия);
-
счётчик газа СМТ‑Смарт G‑16;
-
фильтры газа;
-
предохранительные клапаны.
Для того чтобы узнать точную цену и комплектацию ГРПШ-FRG2МВ-СМТ-2У1, необходимо заполнить опросный лист с указанием своих потребностей и отправить его на электронную почту info@unitneftegaz.com.

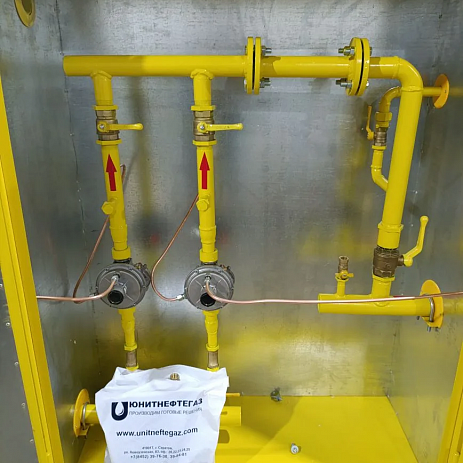

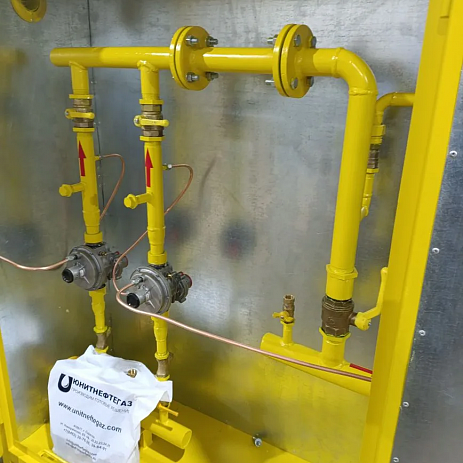

Конструктивно изделие выполнено в виде металлического шкафа, в котором смонтировано следующее технологическое оборудование:
-
основная и резервная линии редуцирования;
-
регулятор давления FRG/2MB;
-
измерительный комплекс СМТ‑Смарт G‑16.
Ключевые функции:
-
автоматическое снижение высокого/среднего давления до заданного низкого уровня;
-
контроль давления напоромером (в основной линии);
-
аварийное отключение подачи газа (запорный клапан в регуляторе);
-
сброс избыточного давления (клапан КПС‑Н);
-
очистка газа от примесей;
-
бесперебойная работа при ремонте/аварии за счёт резервной линии редуцирования.
| Параметры изделия |
Значения |
| Модель регулятора | FRG/2MB |
| Рабочая среда | метан, сжиженный газ, азот, воздух, биогаз (неагрессивные сухие газы) |
| Температура окружающей среды, °С | от -40 до +60 |
| Максимальное рабочее давление, Мпа | 0,6 |
| Максимальная пропускная способность Qmax, м3/ч | 25 |
| Минимальная пропускная способность Qmin, м3/ч | 0,1 |
| Диапазон настройки выходного давления Pвых, кПа | 2,0-20,0 |
| Точность регулирования, % | ± 10 |
| Точность срабатывания ПСК, % | ± 5 |
| Точность срабатывания ПЗК, % | ± 10 |
| Средний срок эксплуатации, лет | 20 |
Пропускная способность газорегуляторных пунктов ГРПШ-FRG/2MB-2У1-СМТ при входном давлении, Q, м3/ч
| Выходное давление Pвых, кПа | Входное давление Pвх: 0,05 МПа | Входное давление Pвх: 0,1 МПа | Входное давление Pвх: 0,2 МПа | Входное давление Pвх: 0,3-0,4 МПа | Входное давление Pвх: 0,5-0,6 МПа |
| 2 | 25 | 25 | 25 | 25 | 25 |
| 3 | 25 | 25 | 25 | 25 | 25 |
| 5 | 25 | 25 | 25 | 25 | 25 |
| 10 | 25 | 25 | 25 | 25 | 25 |
| 20 | 25 | 25 | 25 | 25 | 25 |
